algraph:対数グラフ

目次

対数グラフ

基本的な使い方

テンプレートファイル

index.html
<!DOCTYPE html>
<img src="<%= Alone.make_uri(action:'graph_sample') %>">

コード

main.rb
require "alone"
require "al_graph"

class GraphSampleController < AlController
  def action_index()
    AlTemplate.run("index.rhtml")
  end

  def action_graph_sample()
    ydata1 = [ 0.1, 1, 10, 100 ]

    graph = AlGraph.new
    graph.y_axis.logarithmic()
    graph.add_data_line(ydata1)

    graph.draw
  end
end

まず、AlGraph対数.newで、グラフオブジェクトを準備します。 y軸に対して、logarithmicメソッドをコールすることで、対数軸になります。 その他は折れ線グラフと同じですが、対数グラフではゼロやマイナス値などは無視されます。

    graph = AlGraph.new
    graph.y_axis.logarithmic()

デフォルトでY軸は自動計算され、与えられた値に従って適切な値が選ばれます。 また、目盛りは10倍ごとに表示されますが、任意に指定することも可能です（後述）

サンプル

リリースファイルでサンプルとして提供しているものです。

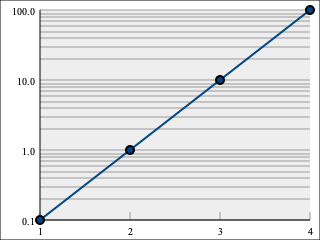

片対数グラフ（再掲）

def action_log_sample_01
  ydata1 = [ 0.1, 1, 10, 100 ]

  graph = AlGraph.new
  graph.y_axis.logarithmic()
  graph.add_data_line(ydata1)

  graph.draw
end

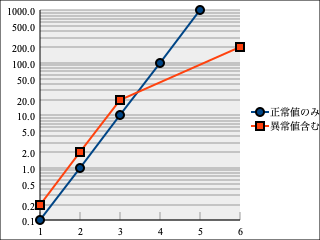

片対数グラフ 軸目盛の指定 異常値の自動排除

def action_log_sample_02
  ydata1 = [ 0.1, 1, 10, 100, 1000, nil ]
  ydata2 = [ 0.2, 2, 20, 0, -1, 200 ]

  graph = AlGraph.new
  graph.y_axis.logarithmic()
  graph.y_axis.interval = [1,2,5]
  graph.add_data_line(ydata1, "正常値のみ")
  graph.add_data_line(ydata2, "異常値含む")

  graph.draw
end

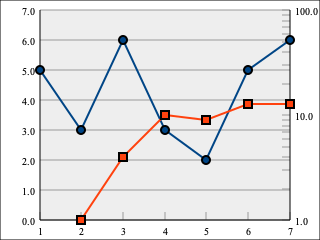

片対数グラフ Y2軸を対数にする

def action_log_sample_03
  ydata1 = [5, 3, 6, 3, 2, 5, 6]
  ydata2 = [0, 1, 4, 10, 9, 13, 13]

  graph = AlGraph.new
  graph.add_data_line( ydata1 )
  graph.add_data_line_y2( ydata2 )
  graph.y2_axis.logarithmic()

  graph.draw
end

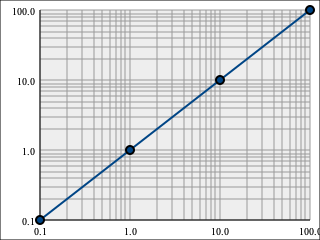

両対数グラフ

def action_log_sample_04
  xdata1 = [ 0.1, 1, 10, 100 ]
  ydata1 = [ 0.1, 1, 10, 100 ]

  graph = AlGraphXY.new
  graph.x_axis.logarithmic()
  graph.y_axis.logarithmic()
  graph.add_data( xdata1, ydata1 )

  graph.draw
end

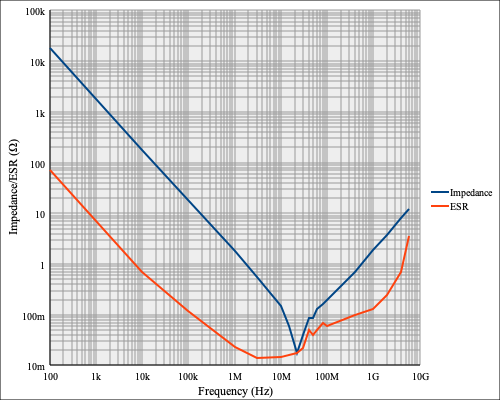

積層セラミックコンデンサ周波数特性

def action_log_sample_05
  freq = [ 100,   1e3, 10e3, 100e3,   1e6,   3e6,  10e6, 15e6,   22e6,   30e6,  40e6,  50e6,  60e6, 80e6, 100e6, 400e6,  1e9,  2e9, 4e9, 6e9 ]
  imp  = [18e3, 1.8e3,  180,    18,   1.8,  0.56,  0.15, 0.06,  0.018,   0.04, 0.085, 0.085,  0.13, 0.16,   0.2,   0.7,  1.9,  3.8, 8.0,  12 ]
  esr  = [  70,     7,  0.7,  0.12, 0.023, 0.014, 0.015, 0.016, 0.018,  0.022,  0.05,  0.04,  0.05, 0.07,  0.06,   0.1, 0.13, 0.25, 0.7, 3.5 ]

  graph = AlGraphXY.new( 500, 400 )
  graph.add_xaxis_title("Frequency (Hz)")
  graph.add_yaxis_title("Impedance/ESR (Ω)")

  graph.x_axis.logarithmic()
  graph.y_axis.logarithmic()

  graph.x_axis.at_labels[:renderer] = lambda {|v| to_eng(v)}
  graph.y_axis.at_labels[:renderer] = lambda {|v| to_eng(v)}

  line1 = graph.add_data( freq, imp, "Impedance" )
  line2 = graph.add_data( freq, esr, "ESR" )
  line1.clear_marker
  line2.clear_marker

  graph.draw
end

def to_eng( v )
  n = Math.log10(v).floor / 3
  sprintf("%.0f%s", (v / 10**(n*3)), "yzafpnμm kMGTPEZY"[ n-9 ].strip)
end
