常駐部の開発

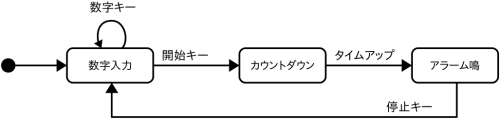

キッチンタイマーの動作を想像しながら状態を書き出し、遷移するためのイベントを記述します。

• 起動直後は、数字入力モードです。
• 数字キーで数字が入力できます。
• 開始キーでカウントダウンモードに移行します。
• カウントがゼロ（タイムアップ）になると、アラームを鳴らします。
• アラームが鳴っている時に停止キーで数字入力モードに戻ります。

数字入力モード時に停止キーを押されたときなど、この時点でも考慮漏れがあることが容易に想像できますが、ここはあえて次のステップに進みます。

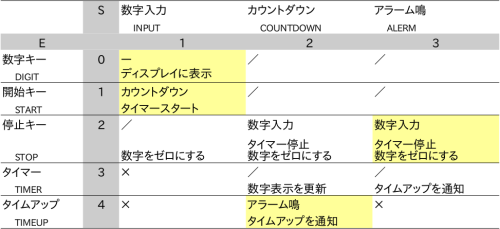

先ほど作った状態遷移図をもとに、状態遷移表を作ります。

• 横軸にステートを記述します。状態遷移図に記述した３つのステートを記述しています。
• 縦軸にイベントを記述します。状態遷移図に記述した３つのキー入力のほか、タイムアップおよびタイマーのカウントダウン（１秒ごと）もイベントとして実装することにします。
• あるステートにおいてあるイベントが発生した場合、そのクロスする場所のセルが動作対象になります。
• セルには上部に移行先ステート、下部に動作を記述します。
• 「ー」のセルは、ステート遷移しない事をあらわします。
• 「／」のセルは、何もしない事をあらわします。
• 「×」のセルは、この状態はありえない事をあらわします。

たとえば、「数字入力ステート時に開始キーが押された場合、タイマーをスタートさせてカウントダウンステートに移行する」と読みます。

黄色いバックグラウンドの箇所が、状態遷移図で設計した時に考慮されていた動作で、それ以外は考慮漏れの動作です。このように状態遷移表を使うことで、実装前にモデルベースで漏れのない動作設計ができます。
